免费人成视频在线播放,久久成人麻豆午夜电影,中国人与黑人牲交free欧美,扒开双腿疯狂进出爽爽爽

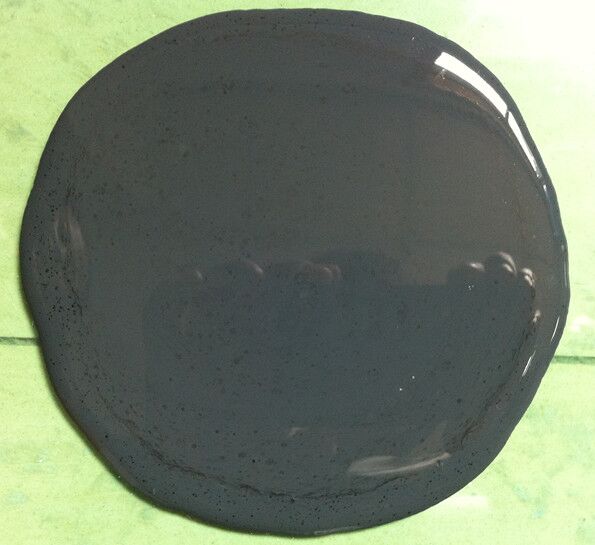

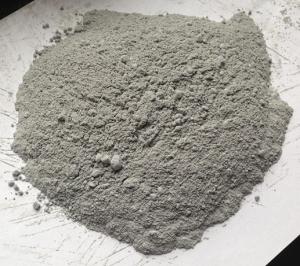

在微硅粉混凝土施工中，除了應(yīng)遵循常規(guī)混凝土施工原則外，以下幾點(diǎn)應(yīng)特別引起注意：

1、混凝土的拌制。硅灰加入混凝土應(yīng)采用攪拌效率高，均質(zhì)性好的強(qiáng)制式攪拌機(jī)，微硅粉應(yīng)與骨料(沙石、高鋁骨料)一同投入，先攪拌10-20秒使硅灰分散均勻，再加入水和減水劑等，攪拌時間應(yīng)與普通混凝土延長40-60秒，以達(dá)到良好的效果，防止吸入硅灰會導(dǎo)致肺部等人體器官嚴(yán)重受損，施工中現(xiàn)場工作人員必須配戴防塵面具。

2、硅灰混凝土應(yīng)在較大坍落狀態(tài)下澆筑，一般人工推料澆筑時，坍落度應(yīng)達(dá)到12厘米以上，采用泵送砼時，應(yīng)達(dá)到20厘米左右，并應(yīng)采用高頻振器搗至混凝土頂面基本不冒氣泡，當(dāng)微硅粉混凝土澆至頂面時，宜采用二次振搗，確?；炷恋拿軐?shí)性。

3、由于混凝土的內(nèi)部水的分泌率較低，抹面可能成為施工中的難點(diǎn)，在微硅粉混凝土澆筑振搗密實(shí)后，應(yīng)刮去浮漿，快速完成抹面工作，并應(yīng)在混凝土表面收縮時進(jìn)行二次抹面。

4、混凝土微硅粉對濕養(yǎng)護(hù)的質(zhì)量較普通混凝土敏感，在抹面后應(yīng)立即采取防護(hù)措施防止蒸發(fā)，以防出現(xiàn)塑性收縮裂縫。在抹面完成后采用噴霧氣灑水，混凝土初凝后采用麻袋片濕水養(yǎng)護(hù)，保持砼表面濕潤，在硅灰混凝土終凝后至拆模前，應(yīng)受擰松側(cè)面模板的緊固螺帽，澆水養(yǎng)護(hù)期一般保持兩周以上，海上施工供水和作業(yè)具有一定難度和不便，為減少勞動強(qiáng)度，提高養(yǎng)護(hù)質(zhì)量，可在混凝土初凝后涂刷或噴涂混凝土養(yǎng)護(hù)液進(jìn)行膜層養(yǎng)護(hù)，大面積混凝土和采用薄膜養(yǎng)護(hù)，以確保硅灰混凝土的質(zhì)量。

Tags:微硅粉 微硅粉廠家 微硅粉價格 耐火材料微硅粉 混凝土微硅粉
